Systèmes de distribution

ICM conçoit et réalise ses propres systèmes de distribution à moyenne et haute cadence. Notre savoir-faire nous procure une maîtrise complète de l’alimentation de nos machines d’assemblage automatiques.

Fabrication de système d’alimentation automatique

La distribution précise et fiable des composants est la base d’une automatisation efficace et économique des lignes d’assemblage et est par conséquent indispensable. Les fonctions de stockage, de tri, d’orientation, d’attribution, de positionnement et d’entrée doivent être réalisées rapidement, en toute sécurité et sans endommager le produit. Nous adaptons nos systèmes à la complexité du mode de distribution des composants et à vos exigences particulières (utilisation en salle propre ou stérile pour les industries médicales par exemple) tout en vous offrant un conseil avisé et personnalisé. Nos solutions garantissent une parfaite intégration tout en permettant d’optimiser la fiabilité des matériels et les coûts de fabrication. ICM est distributeur des produits de la société Brovind.

Gamme des systèmes de distribution

  • Bol vibrant haute cadence à asservissement de vibration
  • Bol centrifuge
  • Rail vibrants, rail fluidique et convoyeur
  • Trémie vibrante et trémie élévatrice
  • Elévateur à plaques
  • Boitier de commande à fréquence auto-adaptable
  • Périphériques …
Systèmes de distribution : gamme
Systèmes de distribution : gamme
Bol vibrant
Systèmes de distribution : bol vibrant
Systèmes de distribution : bol vibrant
Bol vibrant à 600 pièces/min
Systèmes de distribution : gamme
Systèmes de distribution : gamme
Bol vibrant avec rail
Systèmes de distribution : gamme
Systèmes de distribution : gamme

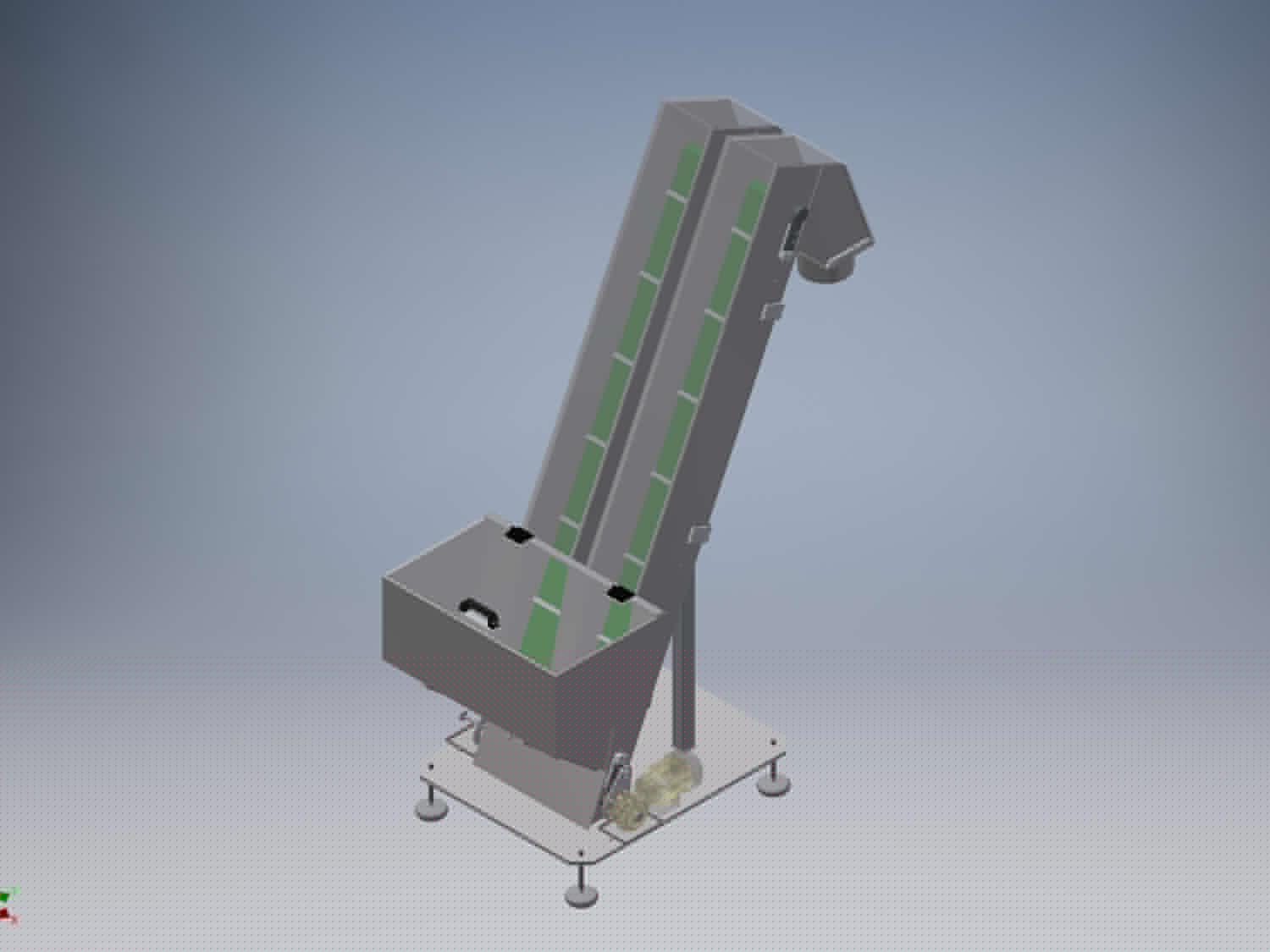

Trémie double 120l

Bol vibrant

Le bol vibrant permet de réaliser l’alimentation des postes d’assemblage de façon automatique. Ce système de distribution amène et oriente des pièces plus ou moins volumineuses, stockées en vrac, vers un autre poste de travail tel qu’une machine d’assemblage, de contrôle ou de conditionnement. Composé de quatre parties principales: la base, la cuve, des ressorts et une ou des bobines, un bol vibrant est généralement placé sous une trémie de stockage qui permet un fonctionnement autonome entre deux approvisionnements. Les cuves de nos bols vibrants peuvent être en inox  ou polyamide et recevoir différents revêtements (Rilsan, Nuflon, époxy, microbillé, polyuréthane, néoprène, …), choisis en fonction de la matière de la pièce. ICM propose une large gamme de cuves du diamètre 80 au 1100 mm.

systèmes de distribution : bol vibrant
systèmes de distribution : bol vibrant
Bol vibrant cuve polyamide usiné
Systèmes de distribution : gamme
Systèmes de distribution : gamme
Bol vibrant cuve à gradins
systèmes de distribution : bol vibrant
systèmes de distribution : bol vibrant
Bol vibrant cuve conique avec convoyeur
systèmes de distribution : bol vibrant
systèmes de distribution : bol vibrant
Bol vibrant avec sélection par vision industrielle

Bol centrifuge

Le bol centrifuge est un système de distribution permettant une alimentation haute-cadence (jusqu’à 1000 pièces/min) des postes de travail subséquents tels que les machines d’assemblage, de contrôle ou de conditionnement. Silencieux et sans vibration, nos bols centrifuges sont particulièrement destinés à distribuer et orienter les pièces fragiles et légères en plastique, caoutchouc ou métal. Nos bols sont fabriqués entièrement sur mesure par nos techniciens pour répondre au mieux à votre besoin (cadence, type de pièce, réglable en continue, diamètre, …)

Systèmes de distribution : bol centrifuge
Systèmes de distribution : bol centrifuge
Bol centrifuge avec sélection par vision industrielle
Systèmes de distribution : bol centrifuge
Systèmes de distribution : bol centrifuge
Bol centrifuge distribution de tubes avec orientation par vision
Systèmes de distribution : bol centrifuge
Systèmes de distribution : bol centrifuge
Bol centrifuge distribution de bouchons
Systèmes de distribution : bol centrifuge
Systèmes de distribution : bol centrifuge
Bol centrifuge pour flacons décor

Rail vibrant

ICM vous propose une large gamme de dispositifs de convoyage linéaire afin de transporter les pièces à la sortie des bols jusqu’à la machine d’assemblage. Notre gamme est composée de rails vibrants, rails fluidiques et convoyeurs (à bandes), de différentes longueurs, pour s’adapter aux propriétés de la pièce et à vos besoins. Tout en conservant l’orientation des composants, les transporteurs linéaires assurent également un stockage tampon en amont de la machine spéciale pour garantir un processus industriel fluide.

Systèmes de distribution : rail vibrant
Systèmes de distribution : rail vibrant
Rail vibrant d'alimentation

Trémie vibrante

Une trémie vibrante est utilisée en général en amont d’un bol vibrant ou centrifuge afin de l’alimenter et ainsi augmenter son autonomie.

Les trémies ICM sont proposées avec plusieurs volumes de cuve de stockage standard (5, 10, 15, 30, 50, 70 et 100l), mais notre bureau d’études peut vous proposer la conception de trémies sur-mesure.

Nos trémies sont fabriquées en inox et peuvent, en fonction de vos besoins, être livrées avec différents revêtements. ICM vous propose également l’option d’intégrer de pieds fixes ou mobiles (rotation, élévation) afin de faciliter le remplissage des trémies.

Systèmes de distribution : trémie vibrante
Systèmes de distribution : trémie vibrante
Trémie vibrante

Trémie élévatrice

Tout comme notre trémie vibrante, la trémie élévatrice permet d’alimenter un bol en pièces afin d’augmenter son autonomie, cela avec une hauteur de chargement inférieure à 1100mm afin d’assurer une ergonomie maximale pour vos opérateurs.

ICM vous propose 2 types de trémies élévatrice: simple ou double. Cette dernière permettant d’alimenter deux distributions avec un même composants à partir d’une seule trémie.

Chacune de nos trémies peut être équipée d’une auge d’un volume variable allant de 120l à 250l. Le volume de la cuve est déterminé non seulement par rapport à l’autonomie recherché mais aussi dans un souci de limiter l’endommagement des pièces.

Notre bureau d’études personnalisera votre trémie en plus par rapport à la hauteur de la trémie ou le matériau de la bande (agrée FDA, contact alimentaire, …).

Systèmes de distribution : trémie élévatrice
Systèmes de distribution : trémie élévatrice
Trémie élévatrice

Intégration de robots industriels & de vision industrielle

Intégrant les dernières technologies, ICM réalise aussi des distributions en associant des bols vibrants à la vision industrielle et/ou des robots (4 ou 6 axes, en statique ou tracking).

Exemple d’une application où les composants sont présentés à une caméra, laquelle renseigne le robot sur leur position permettant ainsi leur saisie puis leur distribution.

Systèmes de distribution : Intégration de robots industriels et de vision industrielle
Systèmes de distribution : Intégration de robots industriels et de vision industrielle
Bol vibrant avec robot et vision
Besoin d’un système de distribution ? Nous sommes à votre écoute !
