Zuführtechnik

ICM entwickelt und fertigt seine eigene Zuführtechnik, mit hohem oder mittlerem Arbeitstakt. Unser langjähriges Know-How gibt uns so die komplette Kontrolle über die Zuführsysteme unserer Montageanlagen.

Herstellung automatischer Zuführsysteme

Die präzise und genaue Zuführung der Bauteile ist die Basis für eine effektive und wirtschaftliche Automatisierung von Montagelinien und daher unverzichtbar. Die Funktionen Bunkern, Sortieren, Vereinzeln und Bereitstellen müssen schnell, sicher und ohne das Produkt zu beschädigen, durchgeführt werden. Wir passen unsere Zuführtechnik der Komplexität der Verteilung der Komponenten sowie Ihren speziellen Anforderungen an (z.B. Einsatz im Rein- oder sterilen Raum für die Medizintechnik) und bieten Ihnen zugleich eine kompetente und persönliche Beratung an. Von ICM entwickelte Zuführsysteme sind perfekt integriert und optimieren so gleichzeitig die technische Zuverlässigkeit der Maschinen und die Herstellungskosten. ICM ist offizieller Vertriebspartner der Marke Brovind.

Unsere Zuführlösungen

  • Schwingförderer (auch Vibrations- oder Wendelförderer genannt)
  • Zentrifugalförderer
  • Linearförderer
  • Bunkersysteme / Trichter (Vibrationsbunker, Steilförderer)
  • Stufenhubförderer
  • Selbst-adaptive Frequenzsteuergeräte
  • Periphergeräte

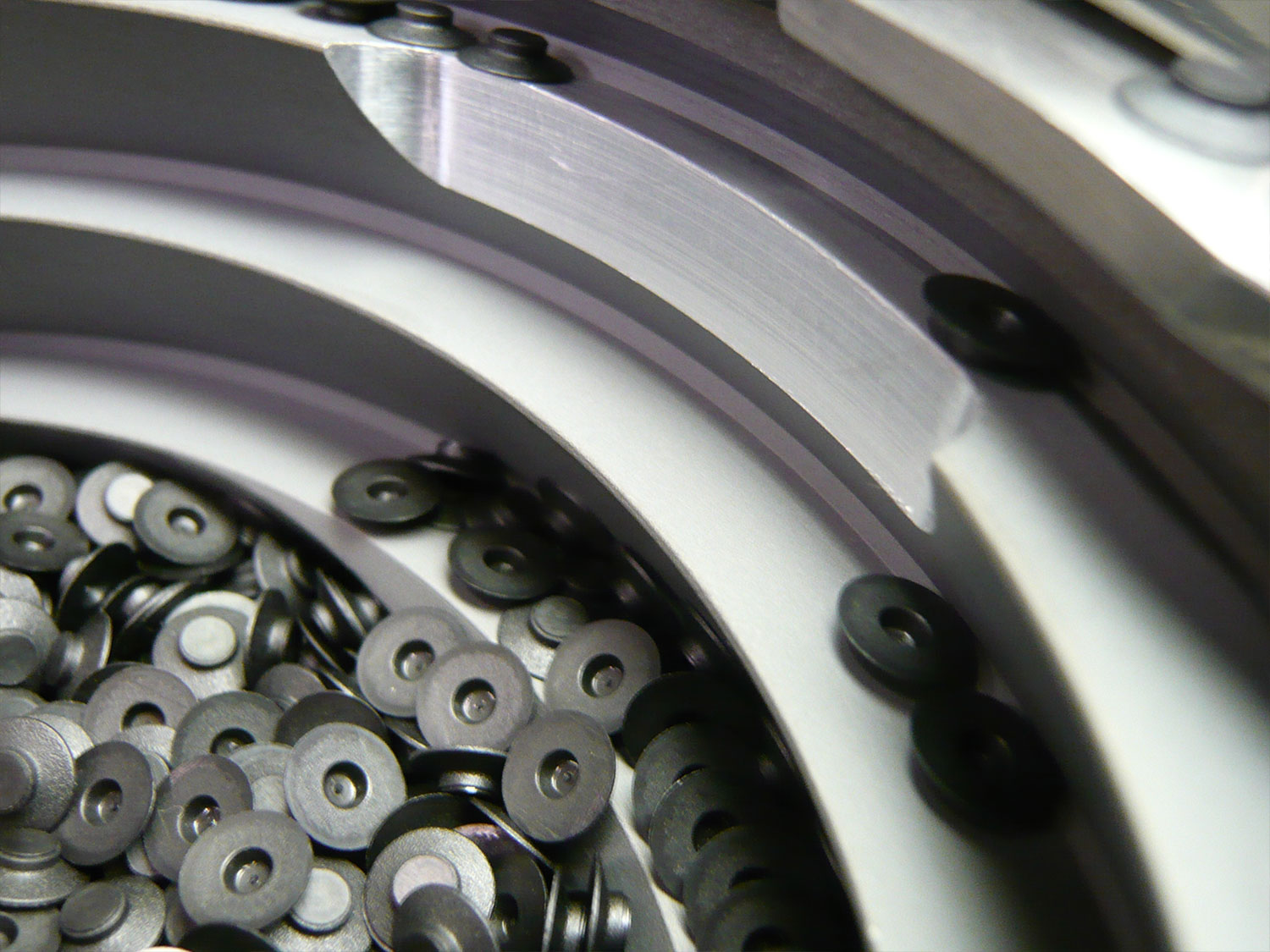

Zuführtechnik: Sortiment
Zuführtechnik: Sortiment
Schwingförderer
Zuführtechnik: Schwingförderer
Zuführtechnik: Schwingförderer
Schwingförderer mit einer Leistung von 600 Stück/min

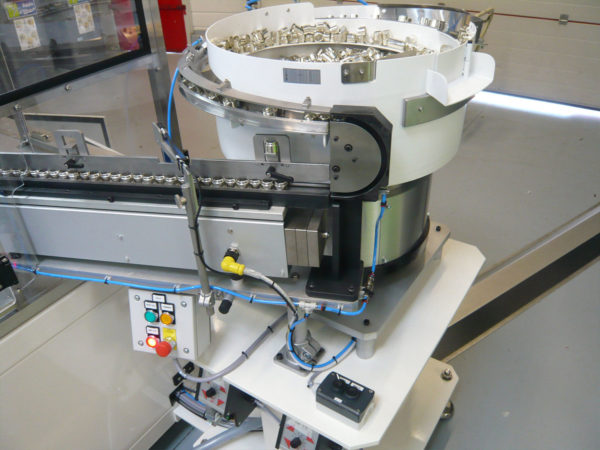

Zuführtechnik: Sortiment
Zuführtechnik: Sortiment
Schwing- mit Linearförderer
Zuführtechnik: Sortiment
Zuführtechnik: Sortiment
Doppelter Steilförderer mit Bunker 120l

Schwingförderer

Schwing- oder Wendelförderer ermöglichen das automatische Zuführen zu den nachfolgenden Arbeitsplätzen. Dieses Zuführsystem vereinzelt mehr oder weniger voluminöse Einzelteile, die zuvor als Schüttgut hineingegeben wurden, und richtet diese aus. Die Komponenten können so anschließend an die weiteren Stationen verteilt werden, wie zum Beispiel Montageanlagen, Kontroll- und Verpackungsmaschinen. Ein Schwingförderer, bestehend aus vier Hauptteilen: der Basis, dem Fördertopf, Federn und einer oder mehrerer Spulen, wird in der Regel unter einen Nachfüllbunker platziert, was einen unabhängigen Betrieb zwischen zwei Nachfüllvorgängen ermöglicht. Die Töpfe unserer Schwingförderer können aus Edelstahl oder Polyamid gefertigt werden und verschiedene Beschichtungen haben (Rilsan, Nuflon, Microbead, Epoxy, Polyurethan, Neopren, …), ausgewählt in Bezug auf das zuzuführende Werkstück. ICM bietet ein großes Sortiment an Fördertöpfen an, mit Durchmessern von 80 mm bis 1100 mm.

Zuführtechnik: Schwingförderer
Zuführtechnik: Schwingförderer
Schwingförderer mit Polyamid-Fördertopf
Zuführtechnik: Sortiment
Zuführtechnik: Sortiment
Schwingförderer mit Stufenwendel
Zuführtechnik: Schwingförderer
Zuführtechnik: Schwingförderer
Schwingförderer mit konischem Fördertopf und Förderband
Zuführtechnik: Schwingförderer
Zuführtechnik: Schwingförderer
Schwingförderer mit Teileselektion per machine-vision

Zentrifugalförderer

Der Zentrifugalförderer ist ein Zuführsystem, welches mit sehr hoher Taktfrequenz (bis zu 1000 Teile/min) die nachfolgenden Arbeitsstationen mit Werkstücken versorgt. Geräuscharm und vibrationsfrei, eignen sich unsere Zentrifugalförderer besonders für die Zuführung von Komponenten, die eine sehr schonende Zuführung benötigen oder leichtgewichtig sind, aus Kunststoff, Gummi oder Metall. Unsere Zentrifugalförderer werden von unseren Technikern vollständig auf Ihre Bedürfnisse angepasst (Ausbringungsrate, Art des Werkstücks, stufenlose Regelbarkeit, Durchmesser, …).

Zuführtechnik: Zentrifugalförderer
Zuführtechnik: Zentrifugalförderer
Zentrifugalförderer mit Teileselektion per machine-vision
Zuführtechnik: Zentrifugalförderer
Zuführtechnik: Zentrifugalförderer
Zentrifugalförderer - Zuführung von Tuben mit Ausrichtung per Vision-System
Zuführtechnik: Zentrifugalförderer
Zuführtechnik: Zentrifugalförderer
Zentrifugalförderer - Zuführung von Verschlüssen
Zuführtechnik: Zentrifugalförderer
Zuführtechnik: Zentrifugalförderer
Zentrifugalförderer für Kunststoff-Fläschchen

Linearförderer

ICM bietet Ihnen unterschiedliche Linearförderer an, um die Komponenten vom Ausgang der Schwing- und Zentrifugalförderer zur Montageanlage zu transportieren. Unser Sortiment umfasst Linearförderer, als vibrierende oder fließende Schiene konzipiert, sowie Förderbänder, in jeweils unterschiedlichen Längen, um sich perfekt auf die Eigenschaften der Bauteile und Ihre Anforderungen anzupassen. Während die Ausrichtung der Teile beibehalten wird, bieten die Linearförderer zusätzlich einen Pufferspeicher vor der Sondermaschine, um einen reibungslosen industriellen Prozess zu gewährleisten.

Zuführtechnik: Linearförderer
Zuführtechnik: Linearförderer
Linearförderer

Vibrationsbunker

Ein Vibrations- oder Rüttelbunker dient der Bevorratung von Bauteilen und wird im Allgemeinen vor einem Vibrations- oder Zentrifugalförderer verwendet, um diesen zu befüllen und so seine Autonomie zu erhöhen.

Die ICM Bunker werden mit mehreren Standardvolumina angeboten (5, 10, 15, 30, 50, 70 und 100 Liter), aber unsere Planungsabteilung kann Ihnen ebenso einen individuellen Bunker entwerfen.

Unsere Bunker sind aus Edelstahl gefertigt und können entsprechend Ihren Wünschen mit verschiedenen Beschichtungen geliefert werden. ICM bietet auch die Möglichkeit, feste oder mobile Füße (Rotation, Elevation) zu integrieren, um das Füllen des Bunkers zu erleichtern.

Zuführtechnik: Vibrationsbunker
Zuführtechnik: Vibrationsbunker
Vibrationsbunker

Steilförderer

So wie unser Vibrationsbunker, kann der Steilförderer einen Rundförderer mit Teilen zur Erhöhung seiner Autonomie befüllen und das bei einer Ladehöhe von weniger als 1100mm, um eine maximale Ergonomie für Ihre Mitarbeiter zu gewährleisten.

ICM bietet 2 Arten von Elevatoren an: einfache oder doppelte. Letzterer ermöglicht es, zwei Rundförderer mit den gleichen Komponenten aus nur einem Bunker zu beschicken.

Jeder unserer Steilförderer ist mit einem Trichter mit einem variablen Volumen von 120l bis 250l ausgestattet. Das Volumen wird dabei nicht nur basierend auf der gewünschten Autonomie bestimmt, sondern auch im Hinblick auf eine Begrenzung der Beschädigung der Bauteile.

Darüber hinaus kann unser Planungsbüro den Steilförderer in Bezug auf die Höhe des Trichters oder das Material des Bands anpassen (FDA genehmigt, Lebensmittelkontakt, …).

Zuführtechnik: Steilförderer
Zuführtechnik: Steilförderer
Steilförderer

Integration von Robotik und Vision-Systemen

Wir kombinieren unsere klassischen Zuführtechnik-Lösungen mit den neuesten Technologien, wie beispielsweise die Kombination unserer Schwingförderer mit industrieller Bildverarbeitung und/oder Robotik(4 oder 6 Achsen, statisch oder tracking).

Beispiel einer Anwendung, bei welcher die Komponenten an einer Kamera vorbeilaufen, die anschließend Daten an den Roboter bezüglich ihrer Position übermittelt, und somit deren Ergreifen und Verteilung ermöglicht.

Zuführtechnik: Integration industrieller Robotik und Machine-Vision-Systemen
Zuführtechnik: Integration industrieller Robotik und Machine-Vision-Systemen
Schwingförderer mit Roboter und Vision-System
Suchen Sie nach Zuführlösungen für Ihre Produktion ?
Wir beraten Sie gerne!
